產品說明:

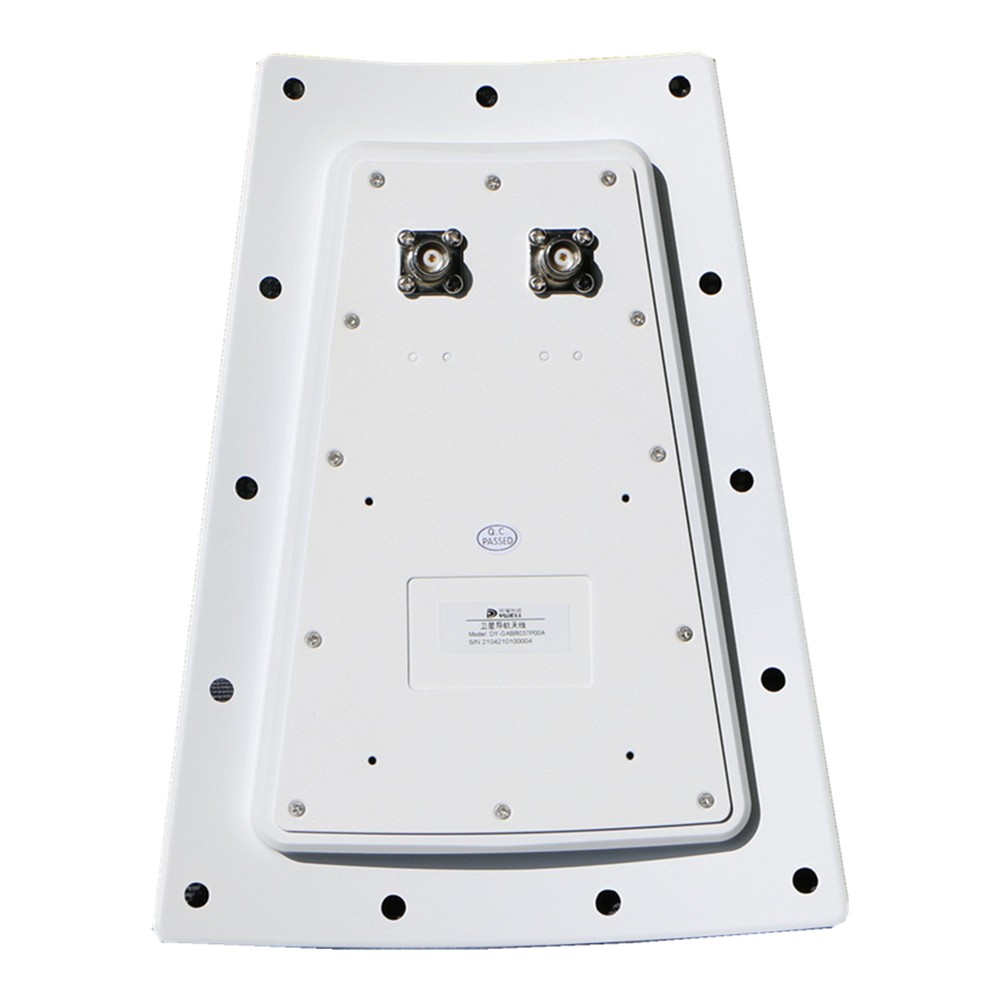

1、 此天線是一款涵蓋GPS L1/L2、BDS B1/B3 的四頻測量型衛星導航天線;
2、 多饋點設計,實現相位中心與幾何中心的重合,相位中心穩定,定位精度高;
3、 具有很強的抗燒毀功能,最大不損壞輸入功率大于2W;
4、 內置功分器,接收信號分兩路分別輸送到不同的機載設備;
5、 兩路輸出端口,可以同時給放大器內部供電,也可以單獨供電;
6、 具備短路保護功能,也可在寬輸入電壓范圍內正常工作;
7、 與載體共形設計,滿足氣動要求;
8、 電路三防處理。
電氣性能指標: Electrical Specifications
頻率范圍 Frequency Range(MHz):GPS L1&BDS B1:1559~1577、GPS L2 &BDS B3:1217~1279
極化 Polarization:右旋圓極化 RHCP
天線增益 Gain(dBi):>-7(仰角5°)、>-5(仰角10°)、>-3(仰角15°)
LNA增益 Gain(dB):37.5±2.5
機械特性: Mechanical Specifications
輸出接頭 Connector:TNC-KF3506-2MG
尺寸 Dimensions(mm):247.8×190.4×24.5
重量 Weight(kg):≤0.73
