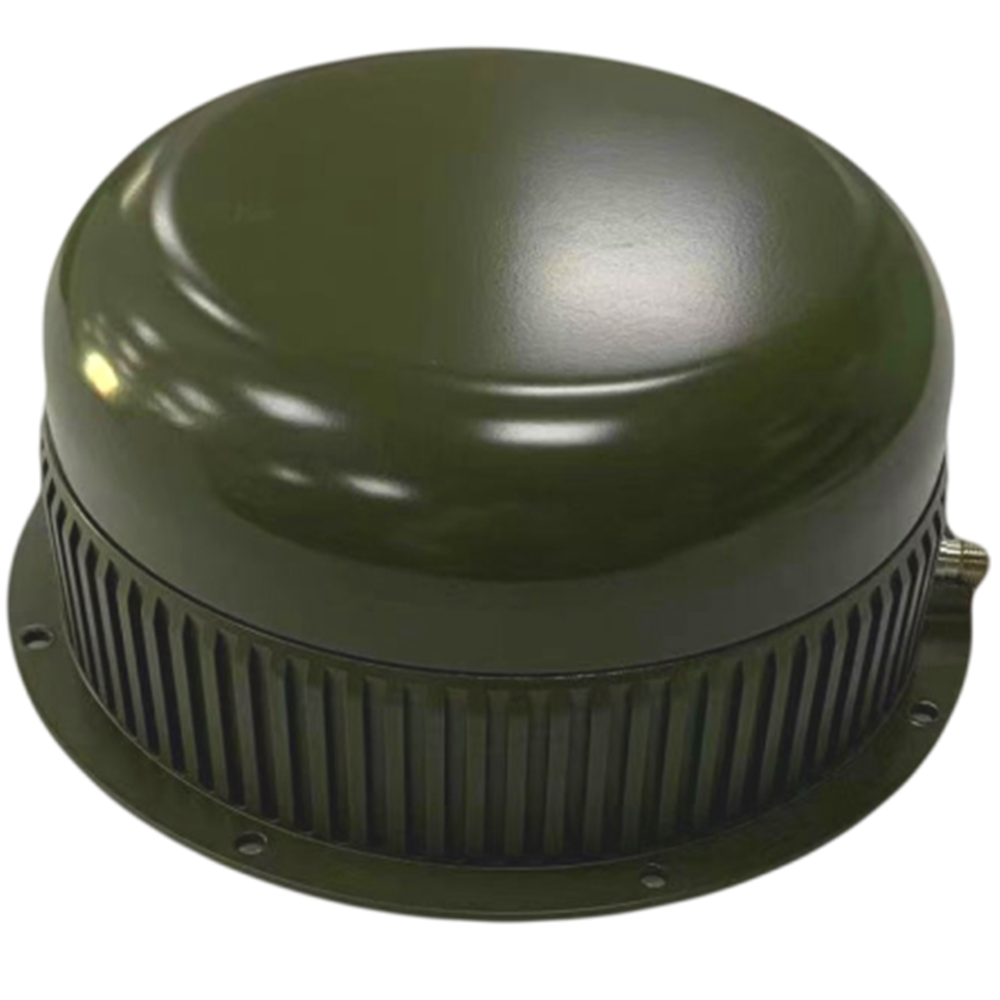

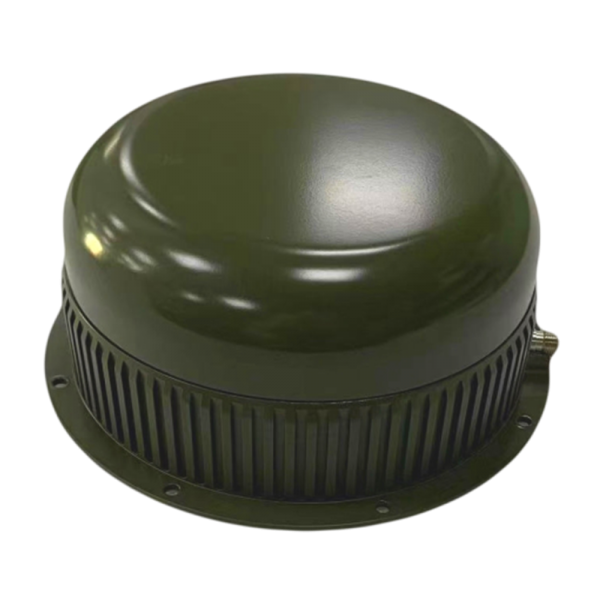

北斗三代一線通天線

產品描述:

在線咨詢

產品說明:

1、 天線部分采用多饋點設計和完全對稱的天線結構,實現相位中心與幾何中心的重合,降低天線對測量誤差的影響;

2、 天線增益高,方向圖波束寬,對低仰角信號的接收效果好,確保在一些遮擋較嚴重的場合仍能正常收星;

3、 四路接收分別濾波和放大,具有優異的抗干擾能力,抗燒毀能力大于10W;

4、 發射輸出大于40dBm,發射時無需關掉B1C,所有接收均可以正常工作;

5、 供電和五路射頻信號均從一個接口輸入或輸出,方便與主機連接;

6、 天線整體防水等級為IP67。


電氣性能指標: Electrical Specifications

無源天線:

接收天線頻率范圍Frequency Range(MHz):B2a:1176.45±10.23、B2b:1207.14±10.23、B3:1268.52±10.23、B1C:1575.42±16.368、S:2491.75±8.16

極化方式Polarization :右旋圓極化RHCP

增益Gain(dBi) : ≥-4.5(10°仰角)、≥-1.0(30°仰角)、≥2.0(50°仰角)、≥3.0(90°仰角)

發射天線頻率范圍Frequency Range(MHz):L:1610~1628

極化方式 Polarization:左旋圓極化 LHCP

增益 Gain(dBi):≥-4(10°仰角)、≥-0.5(30°仰角)、≥2(50°仰角)、2≤G≤5(75°仰角)、2≤G≤5(90°仰角)

承受功率 Power Handling(W):≥30

低噪聲放大器

頻率范圍 Frequency Range(MHz):B2a:1176.45±10.23、B2b:1207.14±10.23、B3:1268.52±10.23、B1C:1575.42±16.368、S:2491.75±8.16

增益 Gain(dB):45±2(B3,B2a+B2b)、45±1(2491.75MHz,1575.42MHz)

輸出P-1(dBm):≥0

抗燒毀功率 Anti Burning(W):≥10

帶外抑制 Rejection (dB):>50、>70(對1610-1628MHz/B3/B2b/S)

功率放大器

頻率范圍 Frequency Range(MHz):1610~1628

輸出P-1功率(dBm):≥40

增益 Gain(dB):47±2

功放工作電壓 Voltage(V):28±1

功放工作電流 Current(A):≤1.8

功放開啟電壓 PA ON Voltage(V):23V±1V功放開啟時所有接收通道都可以正常工作


機械特性: Mechanical Specifications

輸出接頭 Connector:TNC-K

顏色 Color:褐綠色GY05

尺寸 Dimension(mm): Φ214×91

重量 Weight(Kg):≤2.9
