產品說明：
1、 采用多饋點設計和完全對稱的天線結構，提高相位中心精度和穩定性；
2、 天線分頻設計，確保接收信號不受某一鏈路損壞所影響；
3、 四路接收分別濾波和放大，具有優異的抗干擾能力，抗燒毀能力大于10W；
4、 發射輸出大于40dBm，具有良好的效率和穩定性；
5、 具備一線通功能：供電和5路射頻信號均從一個接口輸入或輸出，方便與主機連接；
6、 內置金屬腔體濾波器，提高收發隔離度降低發射雜散；
7、 采用整體防水設計，防水等級達到IP67。
電氣性能指標: Electrical Specifications
無源天線：
接收天線頻率范圍 Frequency Range（MHz）：B3：1268.52±10.23、B2b：1207.14±0.23、B1C：1575.42±16.5、S：2491.75±8.16
極化方式 Polarization：右旋圓極化 RHCP
增益 Gain(dBi)：≥3（90°仰角） ≥-3.5（10°仰角）
發射天線頻率范圍 Frequency Range（MHz）：L：1610～1628
極化方式 Polarization：左旋圓極化 LHCP
增益 Gain(dBi)：2≤G≤5（90°仰角）、≥-4（10°仰角）
承受功率 Power Handling(W)：≥30
低噪聲放大器：
頻率范圍 Frequency Range（MHz）：B3：1268.52±10.23、B2b：1207.14±10.23、B1C：1575.42±16.5、S：2491.75±8.16
增益 Gain(dB)：45±3
輸出P-1（dBm）：≥0
抗燒毀功率 Anti Burning(W)：≥10
帶外抑制 Rejection (dB）：＞50、>70dB@對1610-1628MHz@B3/B2b/S
功率放大器：
頻率范圍 Frequency Range（MHz）：1610～1628
輸出P-1功率(dBm)：≥40
增益 Gain(dB)：47±2
功放工作電壓 Voltage(V)：28±1
功放工作電流 Current(A)：≤1.8
功放開啟電壓 PA ON Voltage(V)：23V±1V（功放開啟時B1C 通道不工作，其它接收不受影響）
腔體濾波器：
頻率范圍 Frequency Range(MHz)：1610～1628
帶內損耗 Insertion Loss(dB)：≤1.2
帶外抑制 Rejection(dB)：≥60
承受功率 Power Handling(W)：≥30

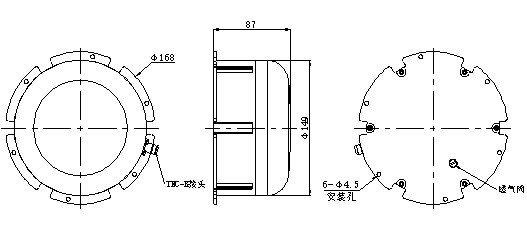

機械特性: Mechanical Specifications
輸出接頭 Connector：TNC-K
顏色 Color：褐綠色GY05
尺寸 Dimension(mm)：Φ168×87
重量 Weight(Kg)：≤1.8
