產品說明：

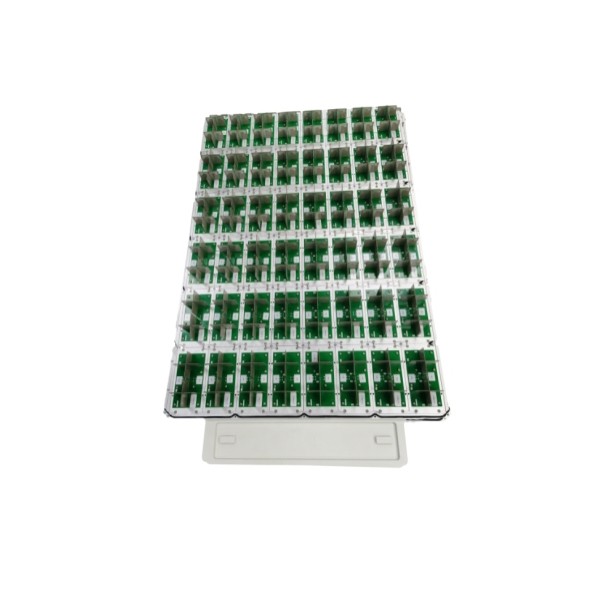

1、 天線陣列由三層結構組成，頂層為48個陣列天線單元，接收電磁波信號；
2、 中間層為校準網絡，校準網絡將輸入的基準信號按等幅同相原則分配給48個雙路低噪聲放大器；雙路低噪聲放大器通過射頻開關，選擇接入天線信號或基準信號；
3、 放大電路增益高，噪聲系數低，具備高動態接收功能；
4、 天線結構具有足夠的強度，滿足地面的振動要求；
5、 天線和電路做了三防保護處理；
6、 獨特的防水防塵設計，滿足防水IP67，確保核心單元和部件完全密閉，滿足戶外復雜的環境，可長年戶外正常工作；
7、 配有透氣閥，保證天線工作時內外氣壓穩定。
電氣性能指標: Electrical Specifications
無源天線：
頻率范圍 Frequency Range(MHz)：2200～2300
增益Gain(dBi)：≥9（天頂方向增益）
駐波比 VSWR：＜1.8
極化 Polarization：正交雙圓極化
半功率波瓣寬度 3dB Beamwidth(°)：方位≥120°俯仰≥60°
前后比 Front and back ratio(dB)：≥15
天線單元隔離度(dB)：≥20
雙路低噪放：
頻率范圍 Frequency Range(MHz)：2200～2300
LNA增益 LNA Gain(dB)：
35±2
-5～0（低增益，最大輸入10dB線性）
駐波比 VSWR：＜2
噪聲系數 Noise Figure (dB)：＜2.5
直流供電 DC Voltage (V)：3～3.3
工作電流 Current (mA)：＜140
模式控制信號：
穿心電容，TTL電平，反相器隔離
高電平對應天線信號，低電平對應基準信號
狀態控制信號：
穿心電容，TTL電平，反相器隔離
高電平對應高增益，低電平對應低增益
反向隔離（dB）：≥50
OP1dB（dBm）：≥10
OIP3 （dBm）：≥20
帶內平坦度（dB）：±2
抗燒毀（dBm）：20dBm連續波
校準模式隔離度：天線信號切斷，插損不低于40dB
校準端口一致性：校準端口到兩路輸入的幅度差異不超過±0.2dB.校準端口到兩路輸入的相位差不超過 ±1度

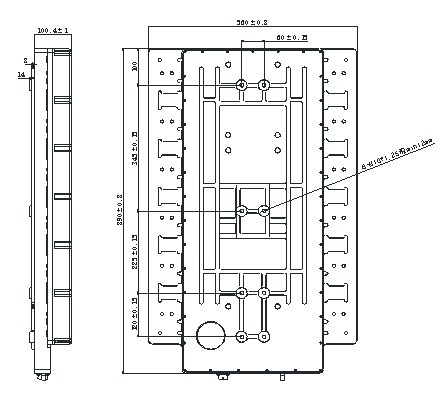

機械特性：Mechanical Specifications
輸出接頭 Connector：Y50X10-1614Z10K/TNC-K
尺寸 Dimensions(mm)：890×560×100.4
重量 Weight(kg)：＜50
