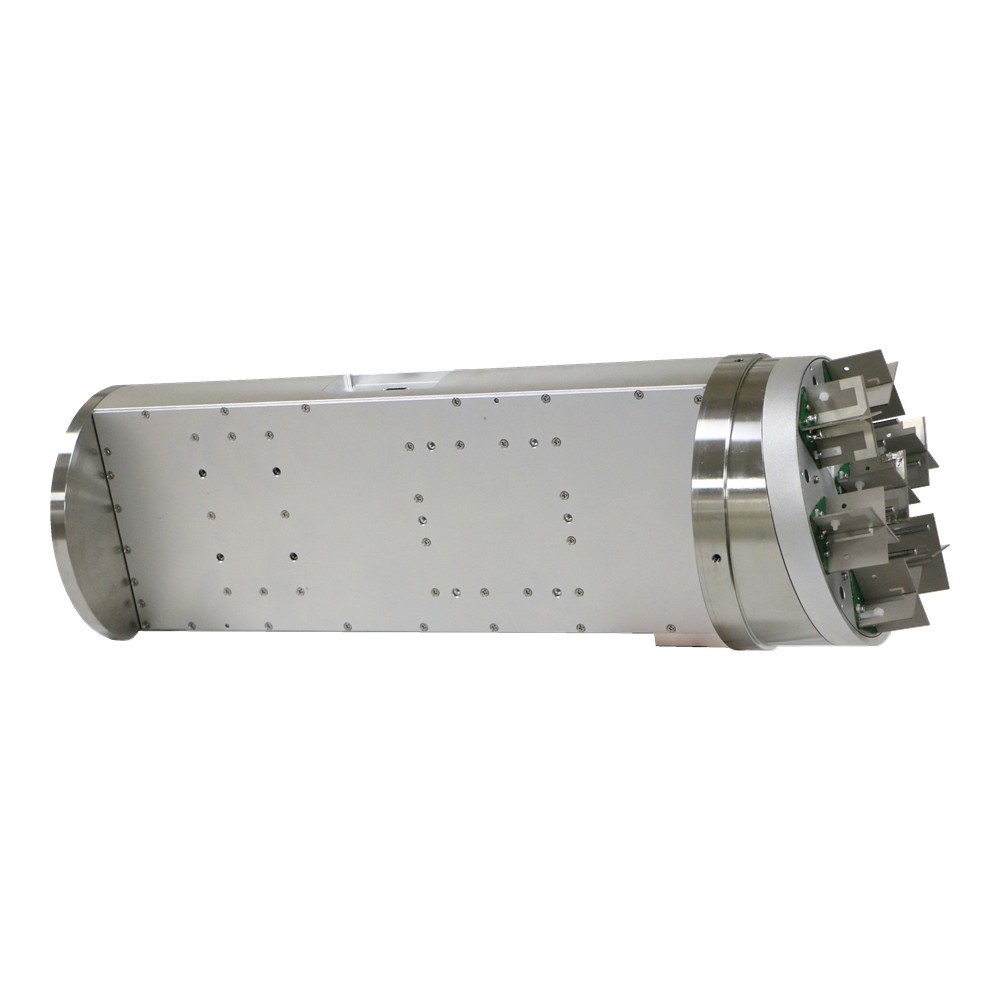

機載遙控遙測天線

產品描述:

在線咨詢

產品說明:

1、 天線是數字波束形成自跟蹤系統的一部分,單元采用正交對稱振子結構,六角形結構排列,通過圓極化網絡實現接收左右旋雙圓極化信號;

2、 天線含為校準網絡,將輸入的基準信號按照等幅同相原則分配給七個雙路低噪聲放大器;低噪聲放大器根據控制信號,選擇接入天線接收信號或者校準基準信號;

3、 放大電路增益高,噪聲系數低,具備高動態接收功能;

4、 天線結構頭部傾斜,與機艙頂部一致,部分結構使用不銹鋼材料,具有足夠的強度,滿足機載的振動要求。


電氣性能指標: Electrical Specifications

無源天線:

頻率范圍 Frequency Range(MHz):2200~2300

增益 Gain(dBi):≥6(天頂方向增益)

極化 Polarization:雙圓極化


雙路低噪聲放大器:

頻率范圍 Frequency Range(MHz):2200~2300

LNA增益 LNA Gain(dB):35±2

模式控制信號:

穿心電容,TTL電平,反相器隔離

高電平對應天線信號,低電平對應基準信號

狀態控制信號:

穿心電容,TTL電平,反相器隔離

高電平對應高增益,低電平對應低增益

抗燒毀(dBm):20dBm連續波

校準模式隔離度:天線信號切斷,插損不低于40dB

校準端口一致性:校準端口到兩路輸入的幅度差異不超過±0.2dB.校準端口到兩路輸入的相位差不超過 ±1°


機械特性:Mechanical Specifications

輸出接頭 Connector:電源端口:J30J-9ZK

射頻端口:TNC-K

串口:J30J-15ZKP

網口:J30J-15ZKP

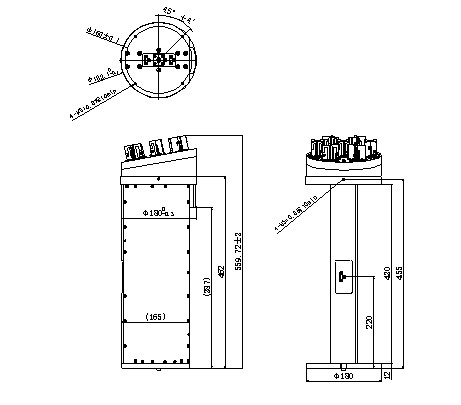

尺寸 Dimensions(mm): Ф182.1×559.72

重量 Weight(kg):<15
