產品基本信息: Product Information

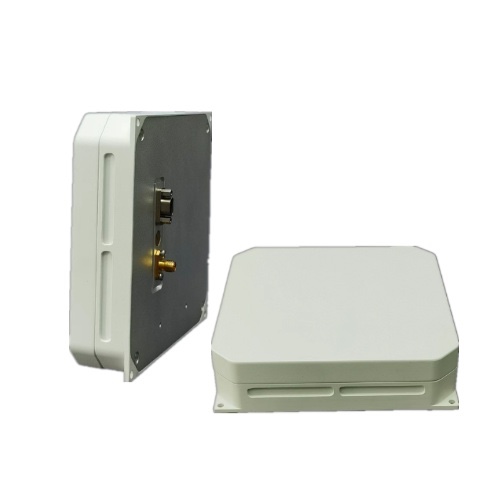

產品名稱：四陣元抗干擾天線
產品型號：DY-GGBR020P00E
產品適用頻段：BDS B1、GPS L1、GLONASS L1
產品用途：涵蓋BDS B1、GPS L1、GLONASS L1頻點，廣泛應用于指揮機、地面車載等軍用通信設備，尤其適用于對抗干擾有特殊要求的場合。此天線陣列與抗干擾衛星接收機配套使用，可在強干擾環境下為系統提供導航定位服務。
產品說明：
1、 天線陣列由4個BDS B1、GPS L1、GLONASS L1抗干擾單元組成；
2、 放大電路具有高帶外抑制和高線性度，確保在周圍有強干擾信號仍能正常工作；
3、 內置穩壓電路，可在寬輸入電壓范圍內正常工作。
l 接收GPS-L1、BDS-B1、Glonass-L1 、Galileo-E1的衛星信號；
l 可抑制針對GPS-L1、BDS-B1、Glonass-L1頻段的諧波、掃頻、脈沖、白噪、調頻、調幅、調相等多種寬帶、窄帶等類型的干擾；
l 具備工作參數配置、查詢及保持功能；
l 具備軟件在線升級功能。

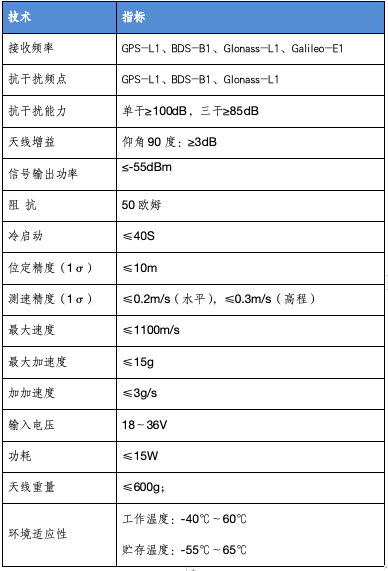

性能指標如下：
接口定義

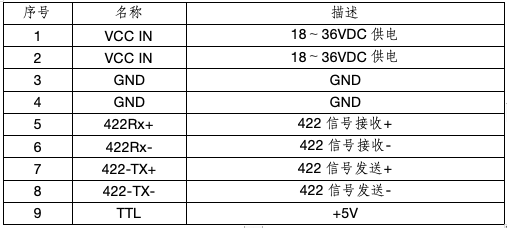

數字通信控制接口的連接器型號為J30J-9ZK，提供供電和串口通信，接口定義如下：
接口協議
1.1.接口定義
a)物理接口：串口
b)電平要求：標準RS422電平
c)數據內容：GPS數據
d)協議格式：UBLOX的PVT協議（模塊配置后只輸出此協議數據，不在輸出其它語句）或NMEA 0183 標準協議
e)波特率：230400
f)通信頻率：5HZ
1.2.協議格式
數據幀格式
UBX 協議的報文格式如下：
幀頭: 由兩個字節組成，即0xB5 0x62
幀頭之后是一個字節的 CLASS ID 和 MESSAGE ID 信息組成
消息長度： 由兩個字節組成，表示后面發送的 PAYLOAD 消息長度，字節序為低字節序
PAYLOAD： 輸出的 GPS 信息
校驗位： 兩個字節的校驗，CK_A, CK_B
數據輸出幀定義
UBX-NAV-PVT (0x01 0x07)

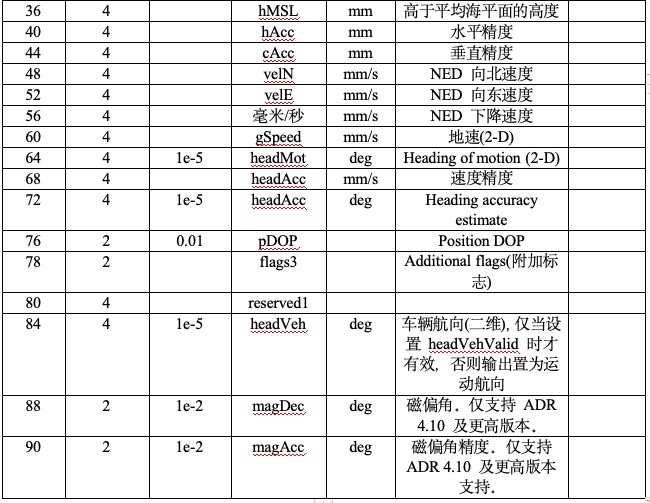

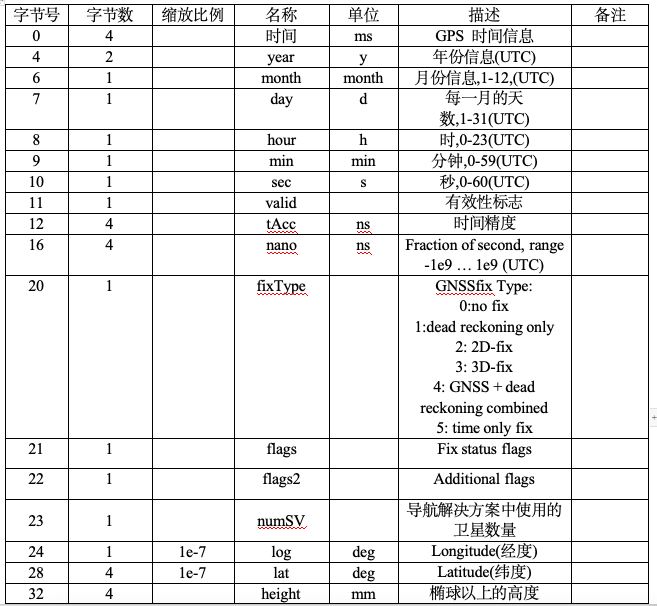

該消息結合了位置、速度和時間解決方案，包括精度數字。協議輸出有效信息如下表格：
機械特性: Mechanical Specifications
輸出接頭 Connector MCX-J帶電纜(長度90mm)
尺寸 Dimensions(mm) 132×132×34
重量Weight（g） ≤600
工作溫度 Operating Temperature (℃) -40～+70
貯存溫度 Storage Temperature (℃) -40～+85

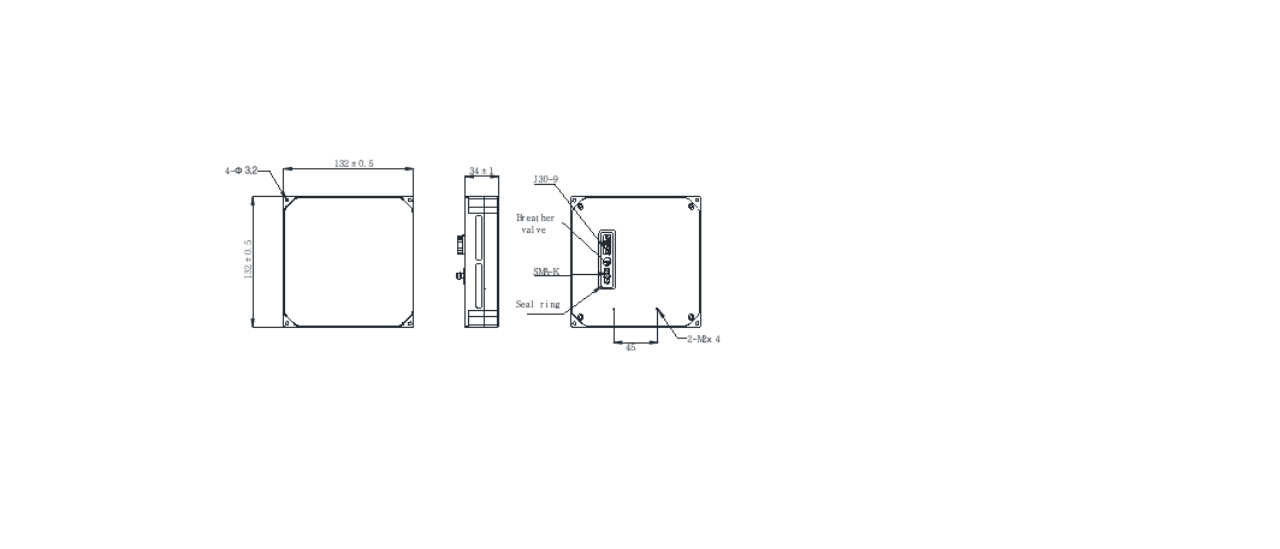

尺寸示意圖:（未注尺寸公差按±0.3）
Dimension Diagram:（Unmarked dimension tolerance is ±0.3）
