產(chǎn)品說明：

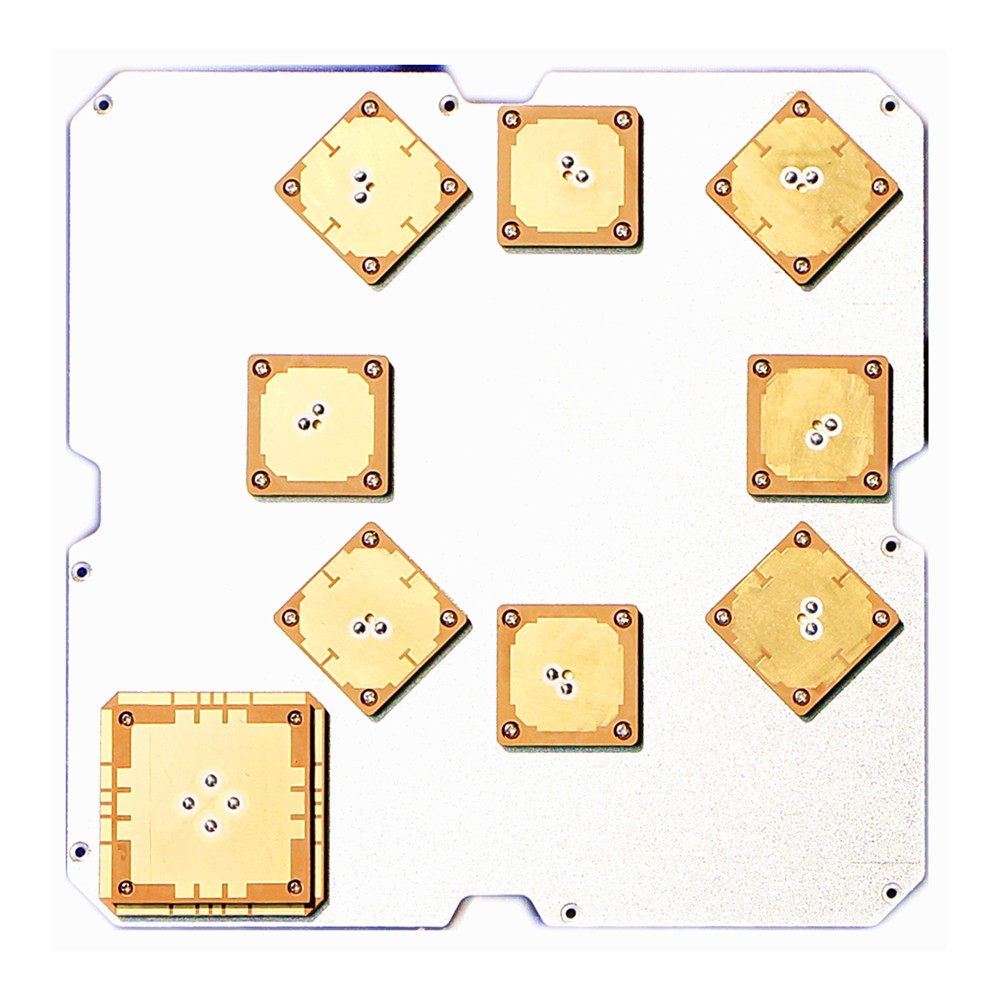

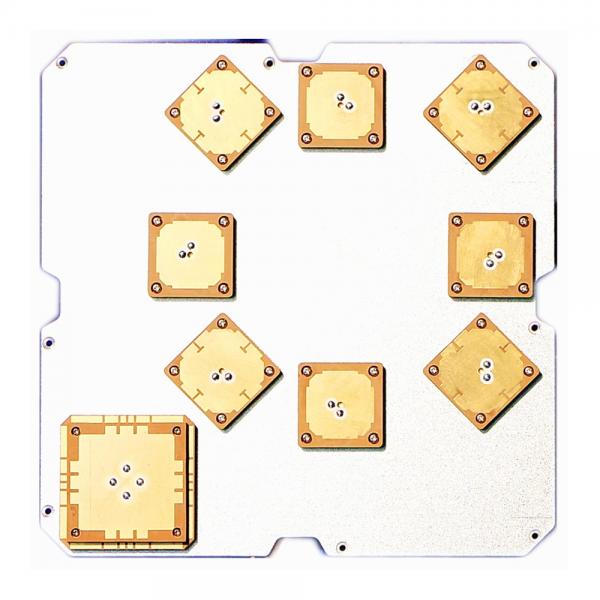

1、 天線由8個抗干擾單元和1個高精度單元組成，可提供高精度定位和抗干擾兩大功能；
2、 抗干擾天線單元采用雙饋對稱設計，保證天線單元低仰角增益；
3、 高精度天線單元采用四饋點設計，提高相位中心精度和穩(wěn)定度；
4、 放大電路具有高帶外抑制和高線性度，確保在周圍有強干擾信號仍能正常工作；
5、 前置和多級濾波設計，可有效防止帶外頻段干擾；
6、 內置防雷電路，有效保護放大器，確保在戶外惡劣環(huán)境下能正常工作；
7、 內置穩(wěn)壓電路，可在寬輸入電壓范圍內正常工作。
電氣性能指標: Electrical Specifications
B3抗干擾單元：
頻率范圍 Frequency Range(MHz)：BDS B3:1268.52±10.23
增益 Gain(dB)：≥3（天頂方向）
極化 Polarization：右旋圓極化 RHCP
LNA增益 LNA Gain(dB)：29±1
L1抗干擾單元：
頻率范圍 Frequency Range(MHz)：BDS B1:1561.098±2.046、GPS L1:1575.42±1.023、GLONASS L1:1602.5625±4
增益 Gain(dB)：≥3（天頂方向）
極化 Polarization：右旋圓極化 RHCP
LNA增益 LNA Gain(dB)：29±1
高精度單元：
頻率范圍 Frequency Range(MHz)：BDS B1:1561±2、GPS L1:1575±1、GLONASSL1:1602±4、BDS B3:1268±10、GPS L2:1227±10
增益 Gain(dB)：仰角90°≥3
極化 Polarization：右旋圓極化 RHCP
LNA增益 LNA Gain(dB)：35±2

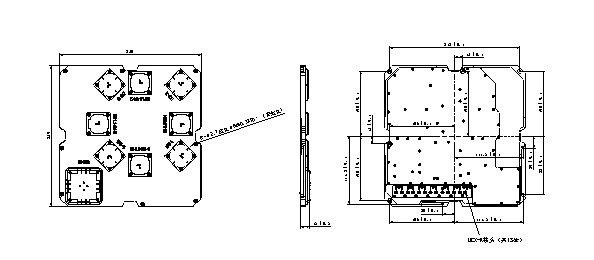

機械特性: Mechanical Specifications
輸出接頭 Connector：13-MCX-K
尺寸 Dimensions(mm)：230×230×15
重量 Weight(kg)：＜0.9
