首頁 產品中心 > 北斗導航
  • 船載天線(54所)

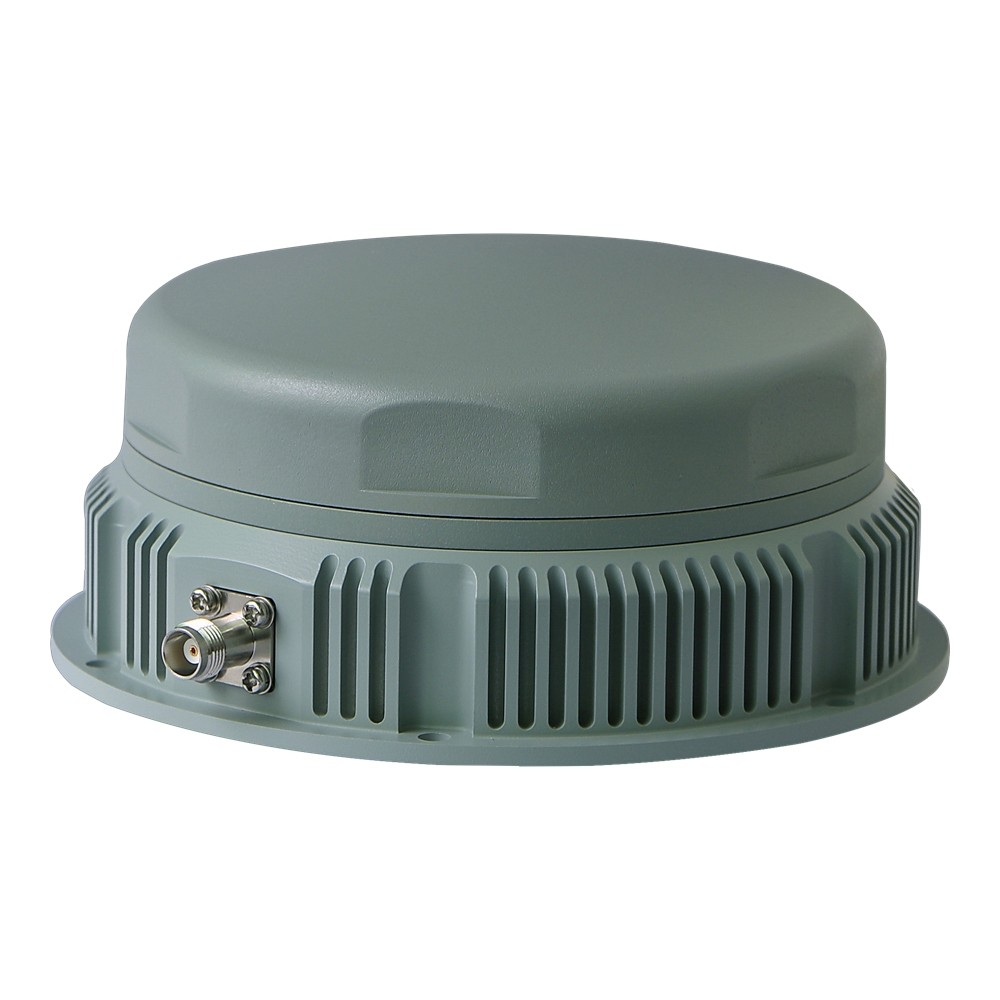

船載型北斗雙模天線

產品描述:

在線咨詢

產品說明:

1、 接收天線低仰角增益高,噪聲系數低,確保穩定的定位、通信功能;

2、 功放打開不影響S和B3的接收,輸出功率穩定可靠;

3、 內置金屬腔體濾波器,提高收發隔離度降低發射雜散;

4、 天線外殼全密封,滿足IP67要求,可長期在戶外惡劣環境下工作;

5、 天線具有抗紫外線、抗陽光暴曬、抗溫度驟變等,適用于海上復雜環境。


電氣性能指標: Electrical Specifications

無源天線:

頻率范圍 Frequency Range(MHz):B3:1268.52±10.23、L:1615.68±4.0、S:2491.75±8.16

極化方式Polarization:B3/ S:右旋圓極化RHCP、L:左旋圓極化 LHCP

天線增益 Gain(dBi):B3: ≥4(仰角90°)、≥-2.5(仰角20°)、S:≥2.5(仰角90°)、≥-2.5(仰角20°)、L:≥-2(仰角20°)、3≤G≤6(仰角90°)


低噪聲放大器:

頻率范圍 Frequency Range(MHz):B3:1268.52±10.23、S:2491.75±8.16

低噪放增益 Gain(dB):45±4@B3,50±4@S

帶外抑制 Rejection (dB):≥50@S(2510-2655MHz,1880-2470MHz)、≥45@B3(1268.52+/-50MHz)、≥80@S,B3(1615.68+/-4.08MHz)

輸出P-1(dBm):≥0

抗燒毀功率 Anti Burning(W):≥2


功率放大器:

頻率范圍 Frequency Range(MHz):1615.68±4.08

功放增益 Gain(dB):47±2(輸入-7dBm)

功放工作電壓 Voltage(V):28V±1.5 (測試時為+28 V)

功放工作電流 Current(A):≤1.8

功放開啟電壓 PA ON Voltage(V) :23V±1

發射通道帶外抑制 Rejection(dB):除二次和三次諧波以外1MHz~18GHz發射和亂真發射至少應比基波電平低85 dB。二次和三次諧波應比基波電平低70 dB


環境特性:Environmental Characteristics

濕熱:滿足GJB 150.9A-2009 “濕熱試驗”艦船的相關要求

鹽霧:滿足GJB 150.11A-2009 “鹽霧試驗”艦船的相關要求

防水:滿足漫水深度1米,時間30分鐘的測試要求

振動試驗:滿足GJB 150.16A-2009 “振動試驗”艦船的相關要求

沖擊:滿足GJB 150.18A-2009 “沖擊試驗”艦船的相關要求

電磁兼容:符合GJB 151A-1997 中對RS103 2MHz-18GHz電場輻射敏感度艦船的相關要求,RE103 1MHz-18GHz天線諧波和亂真輸出輻射發射的規定

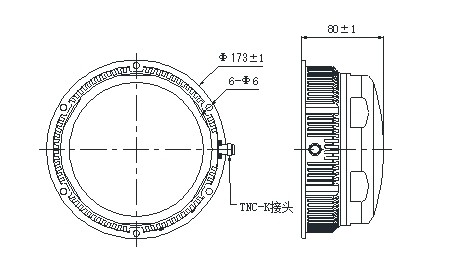

機械特性: Mechanical Specifications

輸出接頭 Connector:TNC-K

尺寸 Dimension(mm):Φ173×80

重量 Weight(kg):≤1.8
