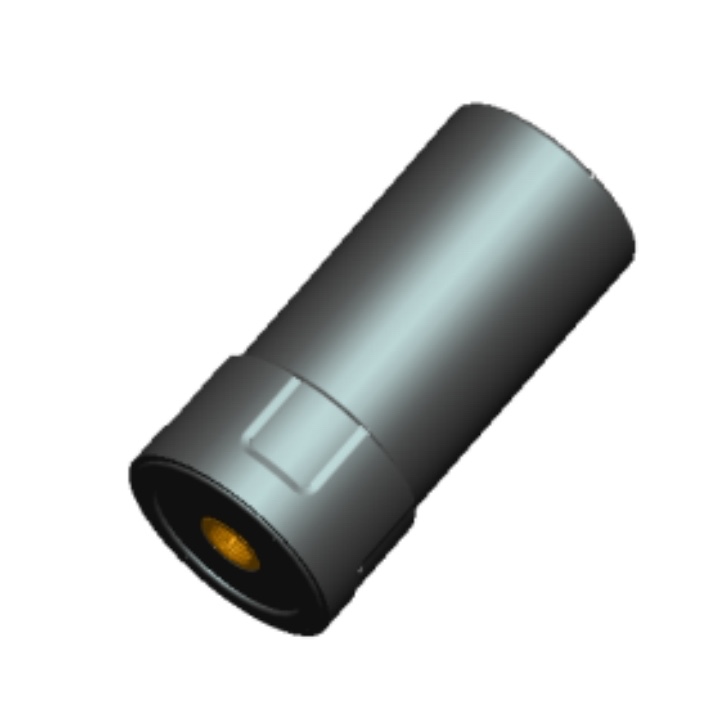

全頻螺旋天線

產品描述:


產品基本信息

產品型號:DY-GGBR033P00B

產品適用頻段:BDS:B1/B2/B3;GPS:L1/L2/L5

GLONASS:L1/ L2;Galileo:El/E5a/E5b/E6

產品用途

此款天線,采用八臂耦合和四饋點饋電技術,支持北斗二代、GPS、GLONASS和GALILEO系統的L1/L2/L5多頻段衛星導航信號接收,內置低噪聲放大器,采用兩級濾波器,帶外抑制好,抗干擾能力強,保證在惡劣電磁環境下正常工作。滿足目前多系統兼容和高精度測量的需求。適用于對體積和重量有要求的場合,比如無人機、微型RTK、亞米級手持機/平板等便攜式設備。


關鍵特性

具有高帶外抑制和高線性度,確保在周?chē)袕?qiáng)干擾信號仍能正常工作

天線采用多臂螺旋技術,保證了右旋圓極化和相位中心性能,降低測量誤差的影響;

天線單元具有增益高、增益滾降小特點,對低仰角衛星信號接收效果好;

精巧的低噪聲、高增益放大和出色的帶外抑制;

靜電防護:15KV(空氣放電);

體積小,重量輕,便于攜帶安裝。



無源天線

頻率范圍

BDS:B1/B2/B3;GPS:L1/L2/L5

GLONASS:L1/ L2;Galileo:El/E5a/E5b/E6

極化方式

右旋圓極化

天線增益

2.0dBi(仰角90°)

軸比

3dB(仰角90°)

LNA指標

頻率范圍

1164MHz~1278MHz ;1559MHz~1606MHz

LNA增益

35±3.0dB

駐波比

2

噪聲系數

2dB

直流供電

3.0~6.0V DC,推薦3.3V5.0V

工作電流

45mA

機械特性

接頭形式

SMA-J(內螺紋內針)

天線尺寸

Φ25*56 mm

天線單個重量

18g

工作溫度

-40~+70

儲存溫度

-55~+70

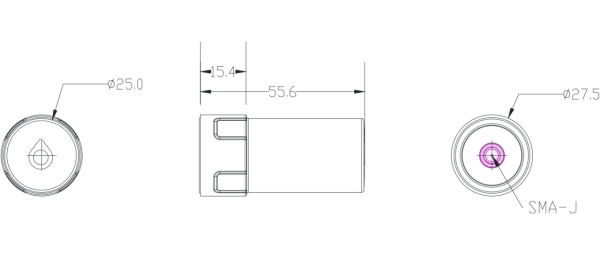

尺寸示意圖
