九陣元遙測天線

產品描述:

在線咨詢

產品說明:

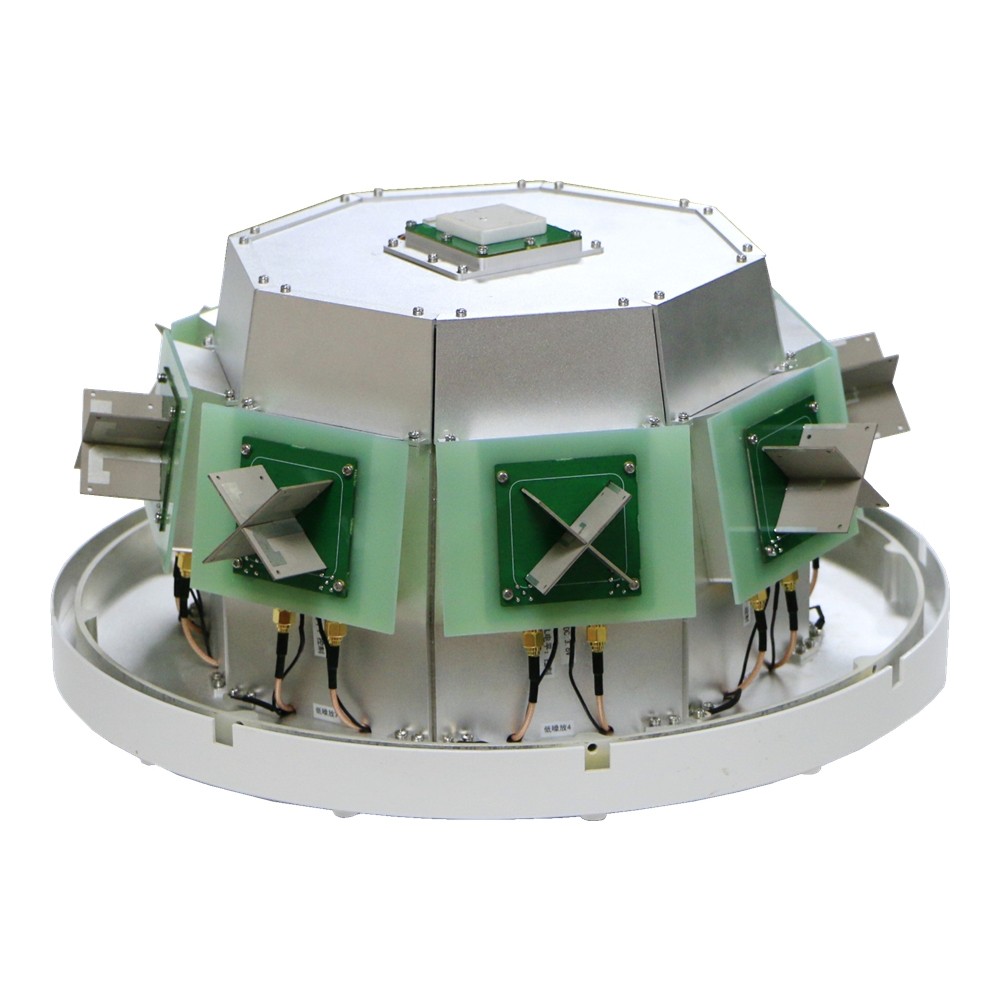

1、 天線由8個S單元、一個授時單元及一個測試模塊組成;

2、 8個S單元按照45°夾角依次環繞布局,覆蓋水平全向收發信號;

3、 具備接收模式和測試模式,由高低電平切換兩種模式;

4、 前置和多級濾波設計,可有效防止帶外波段干擾;

5、 提供天線罩和結構殼體,預留內部模塊的安裝位置;

6、 天線整體噴漆處理,適合野外環境下工作;

7、 天線配有透氣閥,保證天線工作時內外氣壓穩定;

8、 采用整體防水防塵設計,滿足戶外復雜的環境,可長年戶外正常工作;

9、 天線底部設有眾多小散熱柱,保證內部模塊的快速散熱。


電氣性能指標:Electrical Specifications

S波段雙極化天線:

頻率范圍 Frequency Range(MHz) :2200~2400

增益 Gain(dB) :≥3.0

極化特性 Polarization:正交雙極化輸出

半功率波瓣寬度 3dB Beamwidth(°) :方位≥120° 俯仰≥60°

前后比 Front and back ratio(dB):≥15

天線間隔離度 Isolation (dB):≥20


雙路低噪聲放大器:

頻率范圍 Frequency Range(MHz):2200~2400

LNA增益 LNA Gain(dB):40±2

抗燒毀功率 Anti burn power: ≥20dBm(持續1秒)


測試模塊:

頻率范圍 Frequency Range(MHz):2200~2400

增益 Gain(dB):30±2

增益平坦度 Gain Flantness(dB):≤±2

開關控制 Switch control:TTL電平默認上拉高電平無效,低電平有效


BD授時天線:

頻率范圍 Frequency Range(MHz):1559~1576

增益 Gain(dBi):≥3.0(仰角90°)

極化 Polarization:右旋圓極化 RHCP


BD授時模塊:

頻率范圍 Frequency Range(MHz):1559~1576

增益 LNA Gain(dB):50±3

帶外抑制 Out of Band Rejection(dBc)

≥70(2200~2400MHz)

≥70(70MHz)

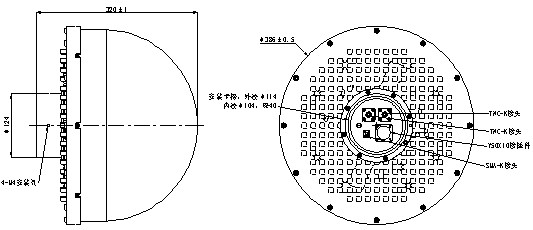

機械特性:Mechanical Specifications

輸出接頭 Connector:TNC-K、SMA-K

尺寸 Dimensions(mm):φ386×320

重量 Weight(kg):≤11
