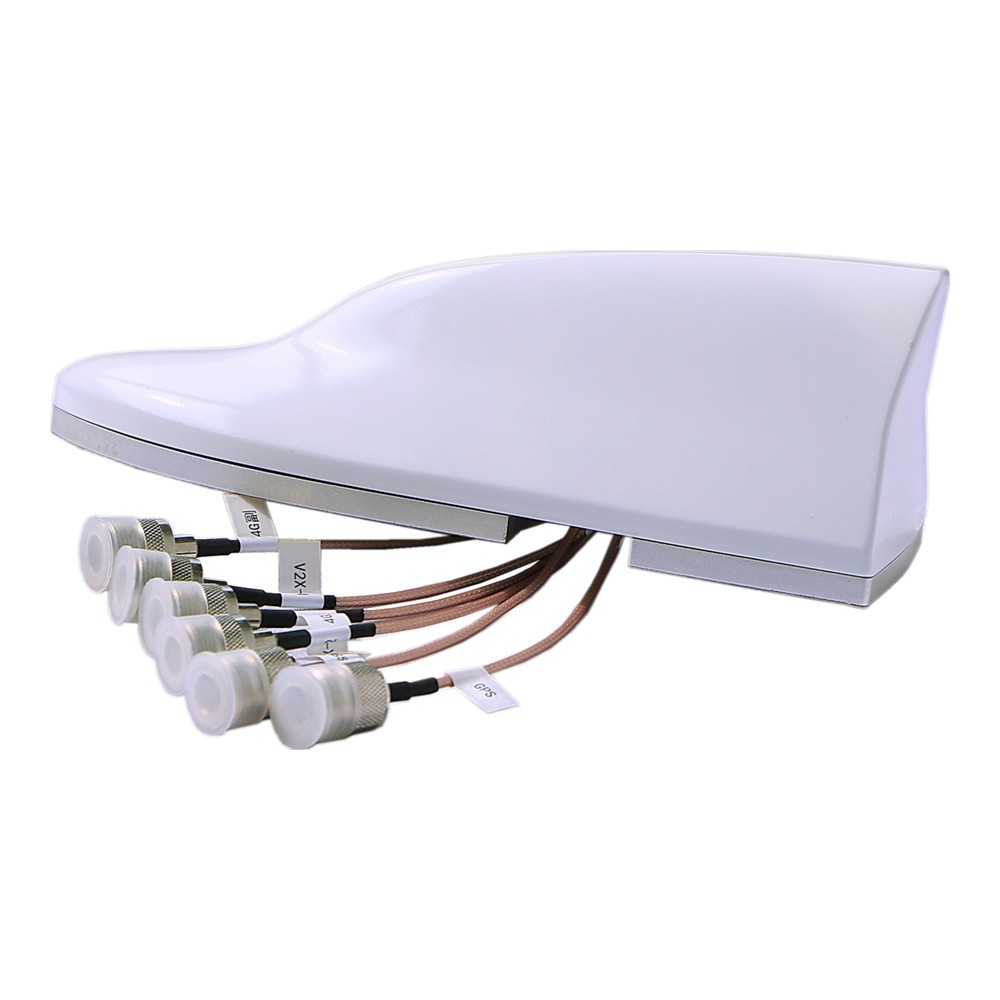

產品說明：
1、 集成GPS L1、GLONASS L1、BD B1定位天線與2G/3G/4G、V2X通信天線為一體；
2、 前置和多級濾波設計，能有效抑制干擾信號，提高整個系統的可靠性；
3、 內置穩壓電路，可在寬輸入電壓范圍內正常工作；
4、 采用低風阻設計，外形流暢美觀；
5、 車規級電子電器零件、系統電磁兼容測試檢驗認證；
6、 具有良好的耐腐蝕、防老化特性，為天線長期在惡劣自然環境工作中提供保障；
7、 核心單元和部件完全密閉到達防水防塵要求，滿足戶外復雜的環境長年使用。
電氣性能指標: Electrical Specifications
4G主/副天線：
頻率范圍 Frequency Range(MHz)：4G主：824～960、1710～2690、4G副：1710～2690
天線平均增益 Average Gain(dBi)：≥-4
極化 Polarization：線極化
效率 Efficiency：＞40%
V2X主/副天線：
頻率范圍 Frequency Range(MHz)：V2X:5900～5925
天線增益 Gain(dBi)：≥4
天線水平面不圓度 Horizontal level is not rounded（dB）：±4
極化 Polarization：線極化
GPS天線：
頻率范圍 Frequency Range(MHz)：1559～1612
軸比 Axial Ratio（dB）：＜6
天線增益 Gain(dBi)：≥2
極化 Polarization：右旋圓極化
LNA增益 Gain(dB) ：＜17
噪聲系數 Noise Figure(dB)：＜1.5
直流供電 DC Voltage(V)：3～12
工作電流 Current (mA)：≤45
機械特性: Mechanical Specifications
輸出接頭 Connector：
GPS端口1: SMA-K(RG316線長200mm）
GPS端口2: fakraC-陽頭(RG316線長200mm）
V2X :SMA-K(RG316線長200mm）
4G主-1/4G副-1: fakraD-陽頭和fakraZ-陽頭二合一(RG316線長200mm）
4G主-2: SMA-K(RG316線長200mm）
4G副-2: SMA-K(RG316線長200 mm）

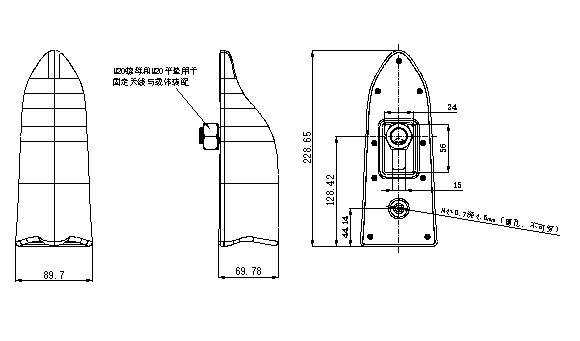

尺寸 Dimension(mm)：228.65×89.7×69.78
重量 Weight(Kg)：＜1
