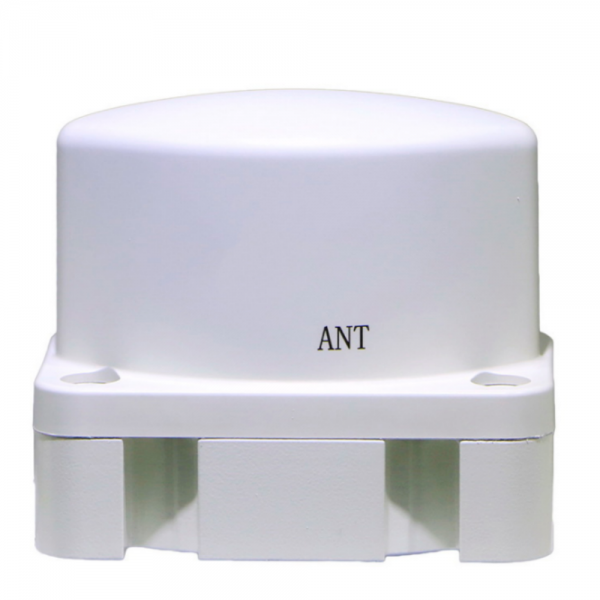

產品說明：
1、 通信導航一體化設計，涵蓋GPS L1、BDS B1、移動通信2G、3G、4G及WIFI等多頻點；
2、 前置和多級濾波、高抑制等設計為天線在復雜高功率多頻率信號環境工作提供保障；
3、 內置ESD設計，為產品安全提供保障；
4、 內置穩壓電路，可在寬輸入電壓范圍內正常工作；
5、 采用腔體合路器，抑制抑制高、隔離好，保障系統的可靠性；
6、 與安裝載體鎖固連接后能達到IP68防水等級。
電氣性能指標：Electrical Specifications
導航天線：
頻率范圍 Frequency Range(MHz)：1559～1580
極化 Polarization：右旋圓極化 RHCP
天線增益 Gain(dBi)：≥3.0（仰角90°）
LNA增益 Gain(dB)：28±2
通信天線：
頻率范圍 Frequency Range(MHz)：825～960、1710～2500
極化 Polarization：垂直極化
天線增益 Gain(dBi)：≥4.0（825～960）、≥8.0（1710～2500）
機械特性：Mechanical Specifications
輸出接頭 Connector：N-K
尺寸 Dimension(mm)：146×86×125
重量 Weight(kg)：＜1.5
